TU 3018

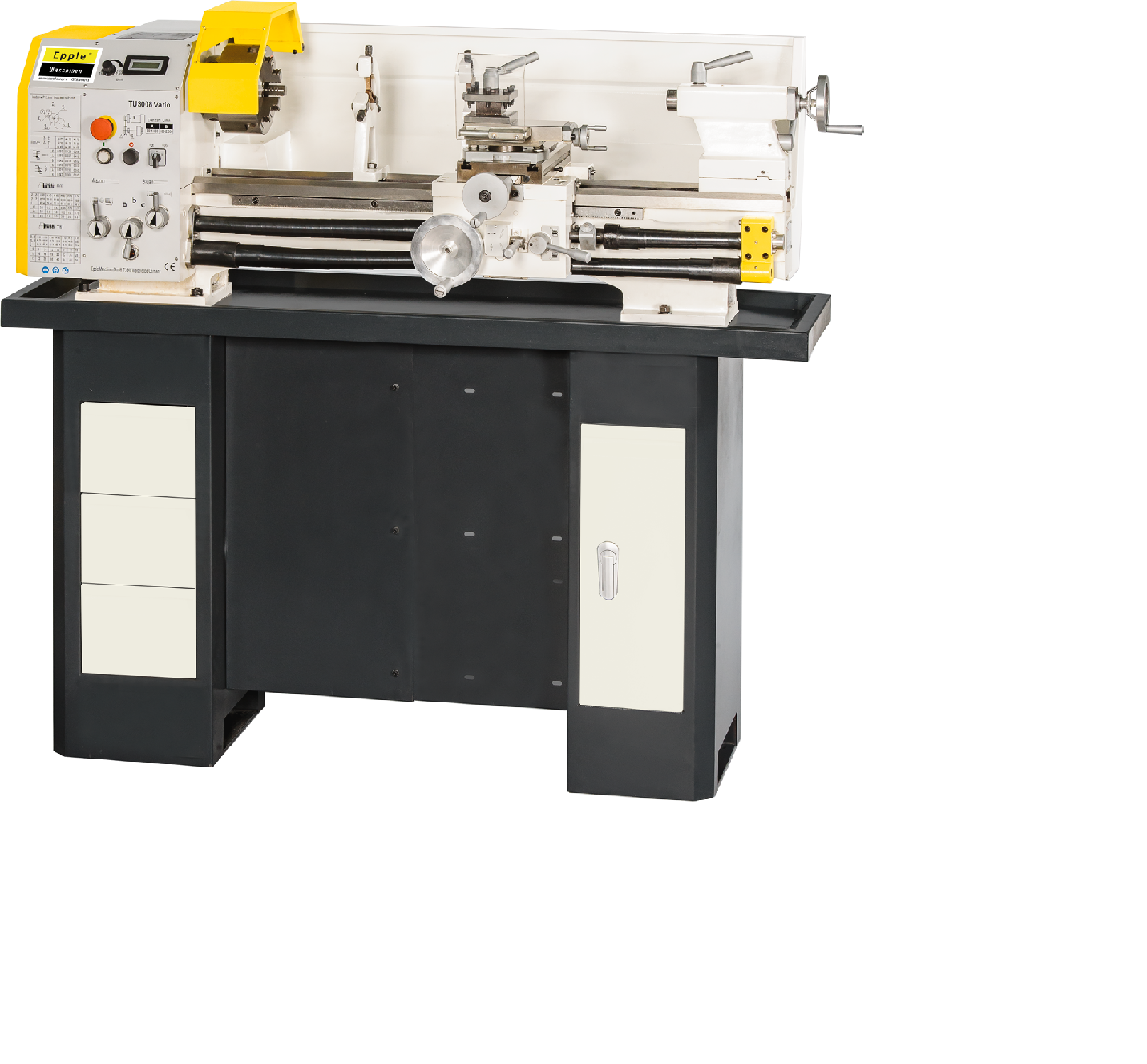

Drehmaschine TU 3018

Artikel-Nr: 246 3008

zzgl. MwSt.
2.985,00€

Anfrage

Vertrieb
Telefon: 07335 - 9243 - 110
info@epple.com

Beschreibung

  • Leit- und Zugspindel-Drehmaschinen mit Längs- und Planvorschub
  • mit bürstenlosem Motor für stufenlose Drehzahlregelung
  • Präzise Verarbeitung
  • Große Spindelbohrung Ø 36 mm
  • Prismenbett aus Grauguss stark verrippt, induktiv gehärtet und
    präzisionsgeschliffen
  • Gehärtete und geschliffene Z-Achse Führungsbahn
  • Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
  • Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
  • Rechts-/Linkslauf im Bedienfeld schaltbar
  • Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
  • Leit- und Zugspindelspindel in zwei Sinterlagern gelagert
  • Automatische Längs- / Planvorschübe
  • Leitspindel- und Zugspindelabdeckung
  • Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
  • Wechselräder-Satz im Standardlieferumfang zum Gewindeschneiden
  • Not-Halt-Schlagschalter
  • Keilriemen und Brushless Antrieb
  • Laufruhiger, leistungsstarker und bürstenloser Gleichstrom Antrieb mit exzellenter Regelcharakteristik
  • Hochpräzises Stahlfutter für höhere Drehzahlen
  • Digitale Drehzahlanzeige
  • Besonders ruhiger Lauf
  • Annähernd konstantes Drehmoment über den gesamten Drehzahlbereich
  • Hohes Leistungsvermögen

·         Vierfach-Stahlhalter

  • Alle Führungen durch Keilleisten spielfrei nachstellbar
  • Spanschutz am Oberschlitten
  • Reitstock zum Kegeldrehen verstellbar
  • Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
  • Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
  • Gehärtet und in nachstellbaren Präzisions-Kegelrollenlagern gelagert
  • Leichtgängig
  • Abgerundete Zahnräder
  • Im Ölbad laufend
  • Für Messsystem Montage der X-, Z- und Z0- Achse vorbereitet

Lieferumfang:

  • Dreibacken-Drehfutter Ø 160 mm, zentrisch spannend
  • Feste Zentrierspitze MK 3 und MK 5
  • Spritzwand
  • Spänewanne
  • Vierfach-Stahlhalter 25 mm
  • Wechselräder-Satz
  • Bedienwerkzeug



MIT OPTIONALEM UNTERBAU

  • Unterbau (546 0700)

Technische Daten

Umlauf-Ø über Maschinenbett

Umlauf-Ø über Planschlitten

Spitzenweite

Ø 300 mm

Ø 180 mm

800 mm

Spitzenhöhe150 mm
Bettbreite182 mm
SpindelbohrungØ 38 mm
SpindelkonusMK 5
DreibackenfutterØ 160 mm
Spindeldrehzahl

150- 2.000 min-1

Oberschlitten - Verfahrweg65 mm
Planschlitten - Verfahrweg180 mm
Metrisch-Gewinde0,2 - 3,5
Zoll-Gewinde8 - 56U/zoll
PinolendurchmesserØ 38 mm
Reitstock - Pinolenhub70 mm
ReitstockaufnahmeMK 3
Motorleistung1,1 kW
Abmessungen1.520 x 705 x 575 mm
Gewicht260 kg
EAN4260364295870
